89式小銃の分解図！各部品の名称・構造・分解手順まで分かりやすく紹介！

89式小銃は、陸上自衛隊の主力小銃として長年運用されてきた国産小銃です。

「89式小銃 分解図」で検索する方の多くは、外観だけでなく、内部構造や部品の名称、どのような仕組みで作動しているのかを詳しく知りたいと考えているのではないでしょうか。

本記事では、89式小銃の基本情報や歴史を押さえた上で、実銃の構造をイメージしやすい東京マルイ製電動ガンの分解図を用いて、内部構造を解説します。

構造理解を深めたい方や、知識整理をしたい方はぜひ参考にしてみてください。

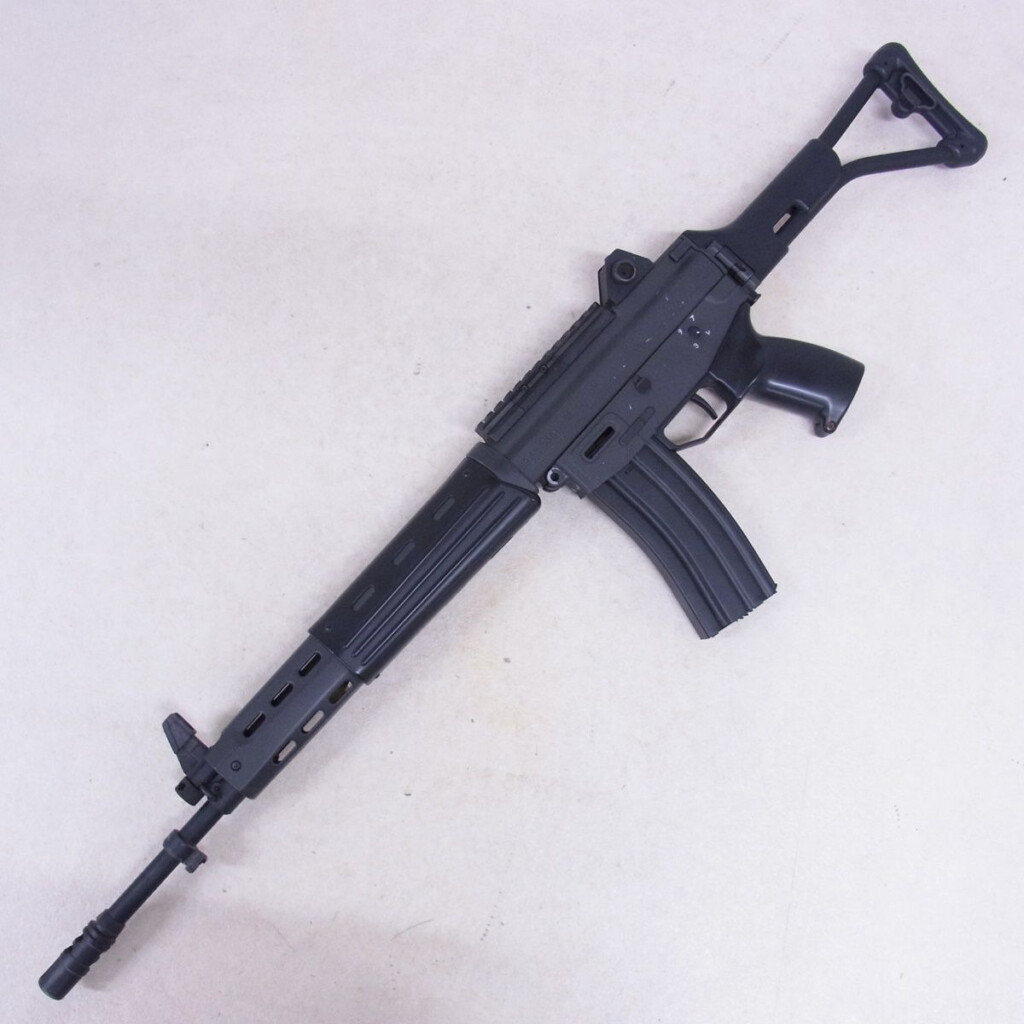

89式小銃とは

89式小銃は、陸上自衛隊において長年主力として使用されてきた国産アサルトライフルです。

軽量化や操作性の向上を目的に開発され、各種訓練や過酷な環境下での運用においても高い評価を受けています。

ここでは、89式小銃の特徴・構造・歴史を、それぞれ詳しく解説します。

89式小銃の特徴

89式小銃は、5.56×45mm弾を使用するガス圧作動方式の小銃で、反動の軽減と扱いやすさを両立している点が特徴です。

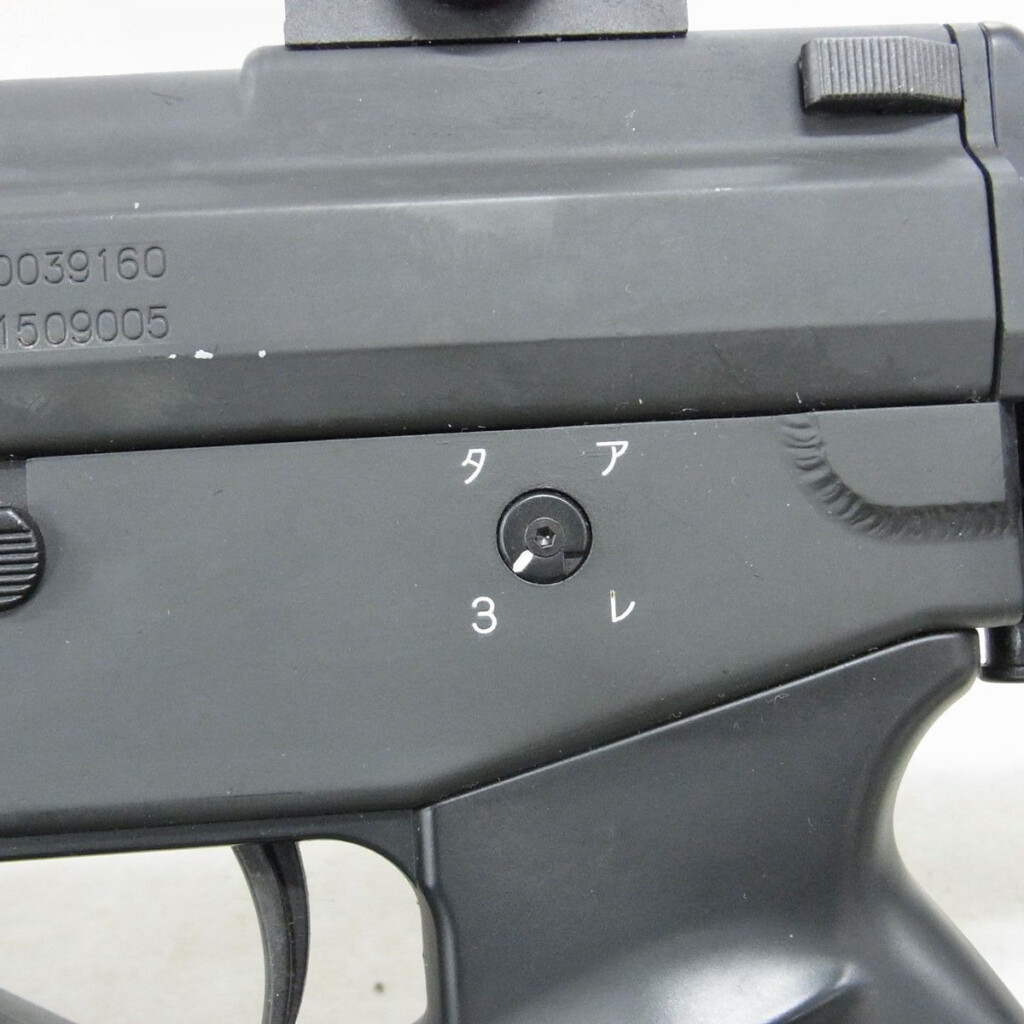

単発・連射に加えて3点制限点射機能を備えており、状況に応じた射撃ができます。

また、約3.5kgという重量は旧型の64式より軽量で、長時間の携行でも負担を抑えられます。

さらに、NATO規格弾に対応しているため、海外派遣や共同訓練でも運用しやすい設計となっています。

89式小銃の構造

本銃はガス圧を利用して作動する仕組みを採用し、発射時のエネルギーを効率的に活用して次弾を装填します。

素材にはプレス加工された鋼板や強化樹脂が用いられ、耐久性を確保しつつ軽量化も実現しています。

部品点数も従来より削減されており、整備性や分解のしやすさにも優れています。

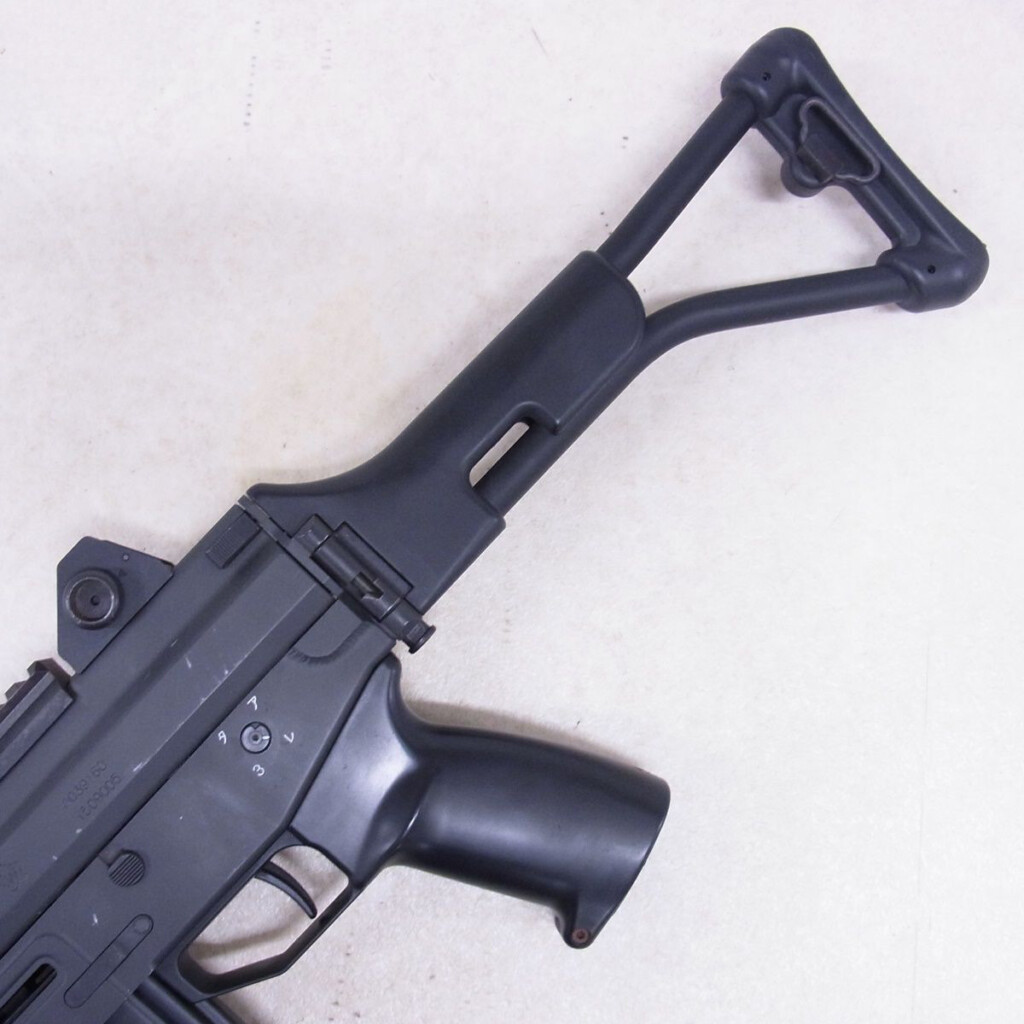

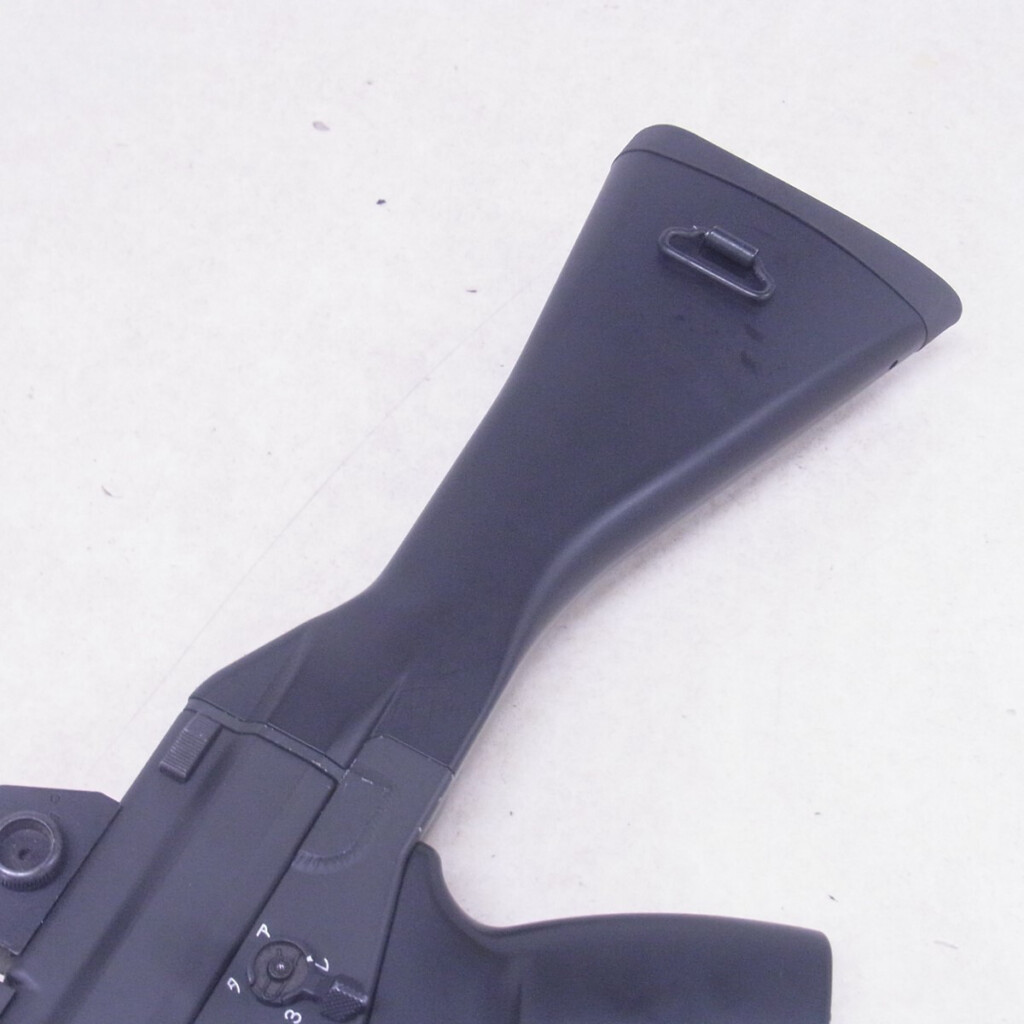

さらに、固定式と折り曲げ式の銃床が存在し、用途に応じて取り回しを調整できる点も大きな特徴です。

89式小銃の歴史

89式小銃は、64式7.62mm小銃の後継として豊和工業と防衛庁によって開発され、1989年に正式採用されました。

世界的に小口径高初速弾への移行が進む中で、日本でも5.56mm弾を採用した新型小銃が必要とされたことが背景にあります。

海外派遣や多国間演習への対応も視野に入れた設計となっており、長年にわたり改良を重ねながら運用されてきました。

2011年までに約11万挺が製造されるなど、実績のある国産小銃です。

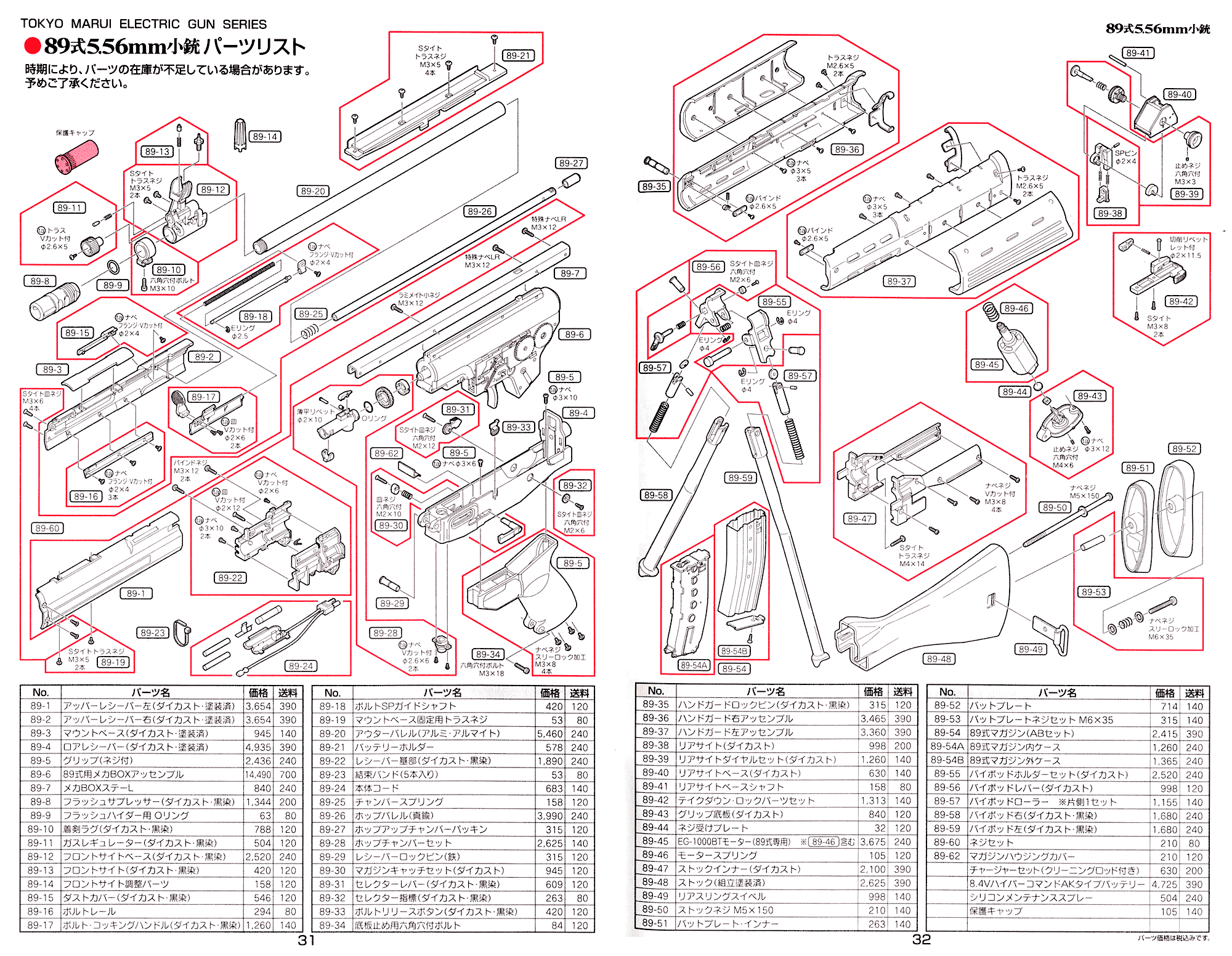

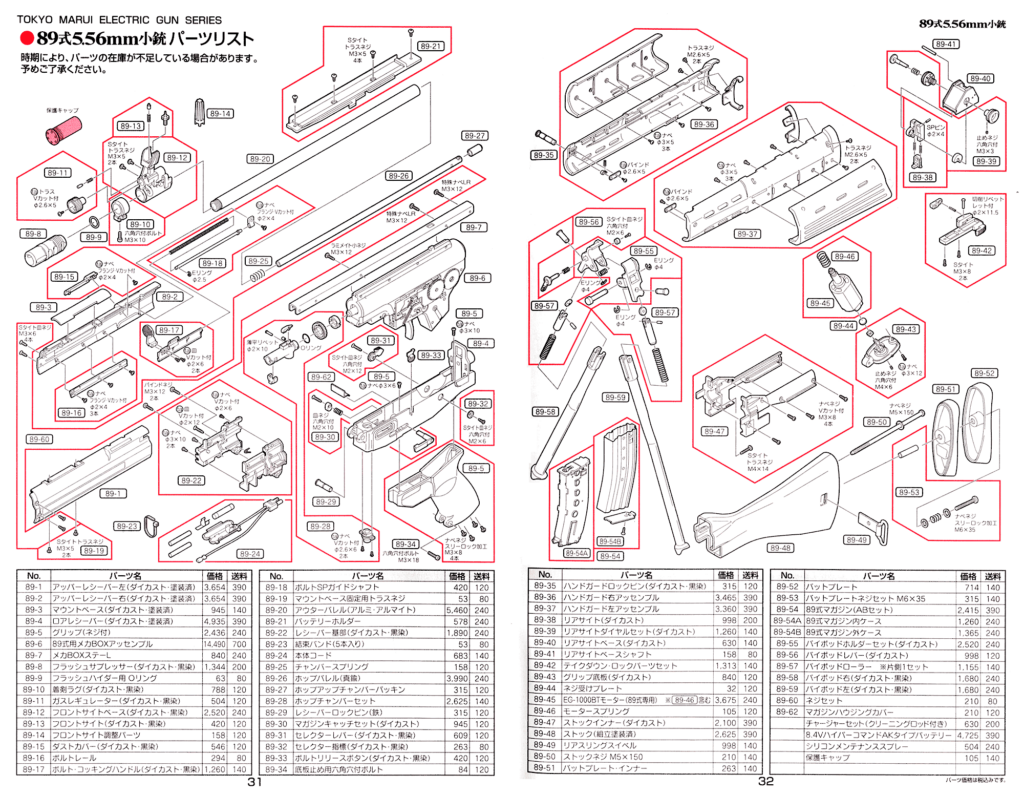

分解図で見る89式小銃（電動ガン）の主要部品と名称

分解図から89式小銃（電動ガン）の構造を確認すると、本体は大きく「外装」「駆動系」「圧縮系」「電装系」の4つに分類できます。ストックやレシーバーといった外装パーツは銃の骨格を形成しており、内部機構を保護するだけでなく、剛性や操作性にも関わる重要な部分です。

また、内部に組み込まれているインナーバレルはBB弾の直進性や集弾性能に影響を与えるため、射撃精度を支える中核パーツのひとつといえるでしょう。

駆動系の中心となるのはメカボックスです。内部にはベベルギア・スパーギア・セクターギアで構成されたギアセットが組み込まれており、モーターの回転を減速しながらピストンを後退させる力へと変換しています。

セクターギアがピストンを一定位置まで引き込んだ後に解放することで、圧縮されたメインスプリングの力が一気に前方へ伝達され、発射動作が生み出される仕組みです。

さらに、発射性能を支えているのが圧縮系ユニットです。シリンダーやシリンダーヘッド、ピストンヘッドが連動することで内部の空気を効率よく圧縮し、そのエア圧によってBB弾を撃ち出します。特にピストンヘッド周辺の気密性は非常に重要で、わずかなエア漏れでも初速や弾道の安定性に影響を与えるため、メンテナンス時には重点的に確認したいポイントです。

電装系では、バッテリーから供給された電力によってモーターが駆動し、トリガー操作をきっかけに一連の作動サイクルが開始されます。モーター、ギア、ピストン、圧縮機構が連続して動作することで、電動ガン特有の安定した発射サイクルと高い再現性が実現されています。

分解図を細かく見ていくと、各パーツの位置関係や役割がより明確に理解できるようになります。単なる構造理解に留まらず、メンテナンスやカスタム時の知識向上にもつながるため、89式小銃をより深く楽しむうえで非常に参考になる資料といえるでしょう。

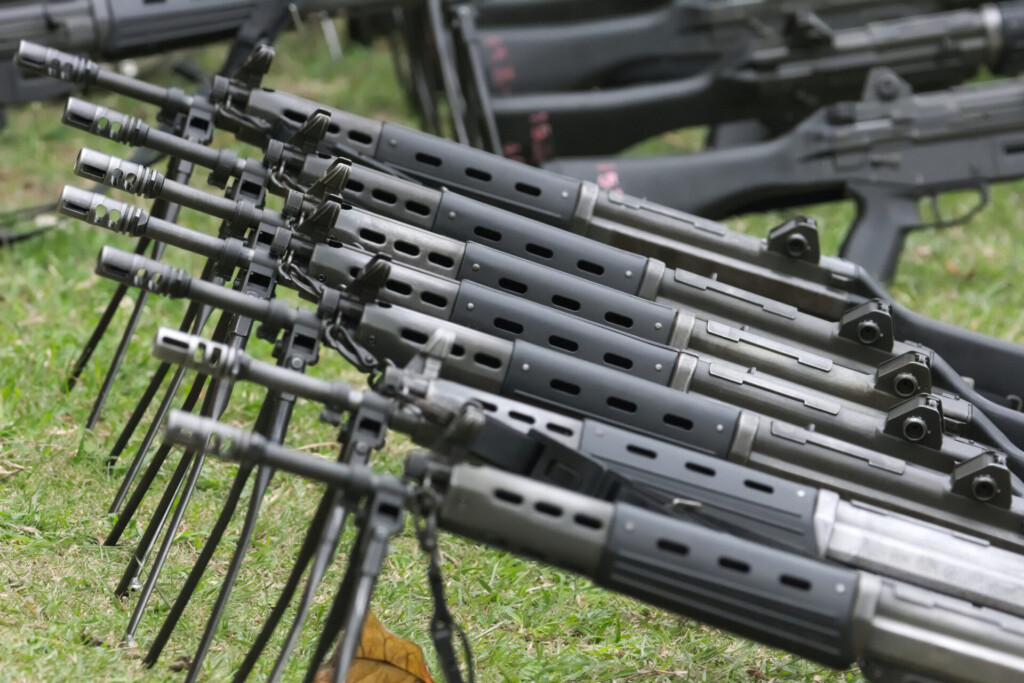

東京マルイ89式小銃の分解手順

東京マルイ製89式小銃は、外装の再現度が高いだけでなく、内部構造も比較的しっかり作り込まれているのが特徴です。

そのため、分解の流れを把握しておくことで、構造理解を深めやすくなります。

分解時はパーツの配置を把握しながら慎重に作業を進めましょう。

まとめ

89式小銃は高い完成度を誇る構造を持ち、分解図や実際の分解手順を理解することで内部の仕組みや各部品の役割をより深く把握できます。

東京マルイ製はリアルな構造を再現しているため、分解を通じて知識を実践的に身につけられるのが魅力です。

正しい手順で扱うことでトラブルを防ぎ、安全に楽しむことにもつながるでしょう。

89式小銃の構造理解を深めたい方は、ぜひ参考にしてみてください。

---
